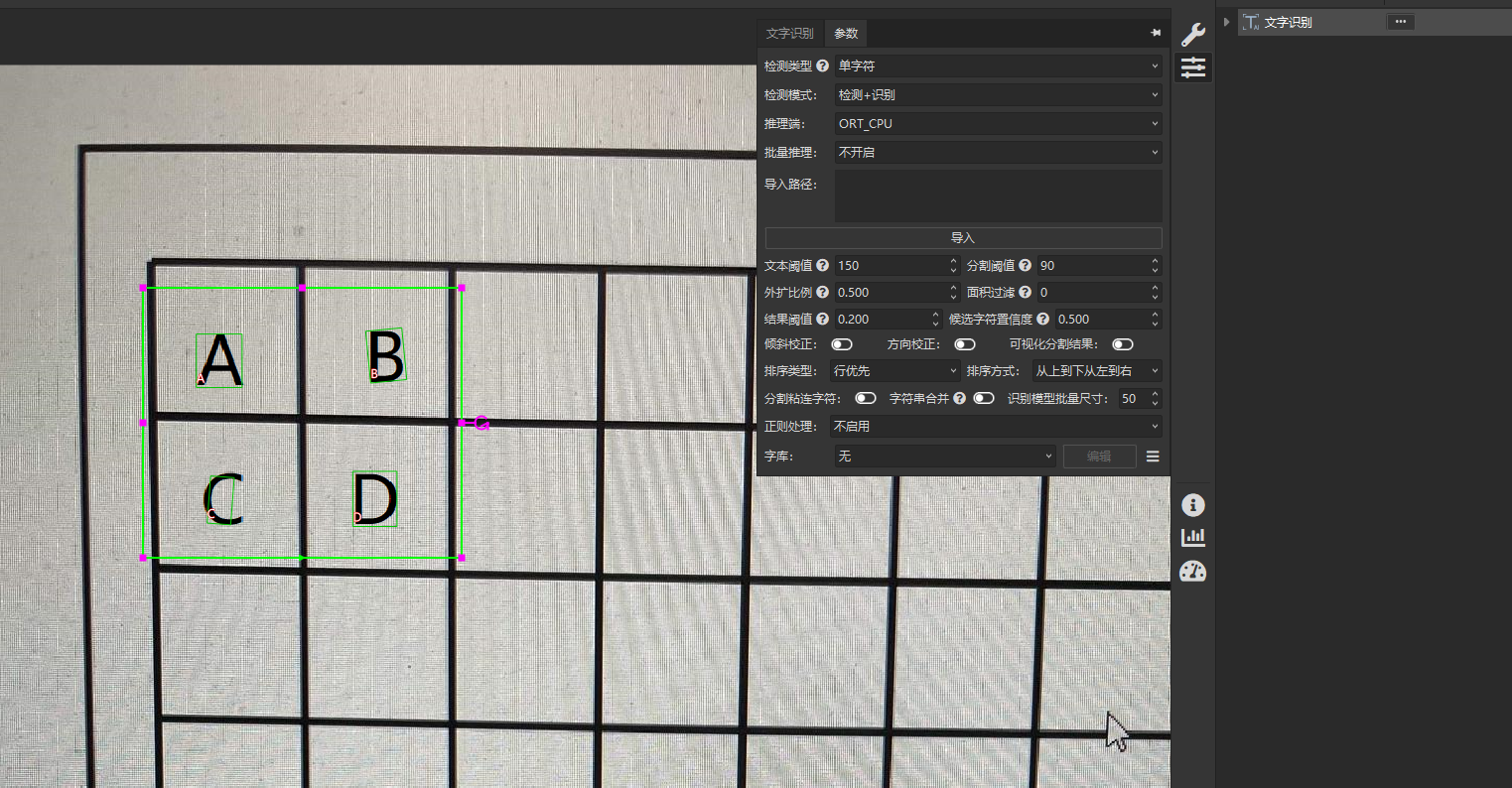

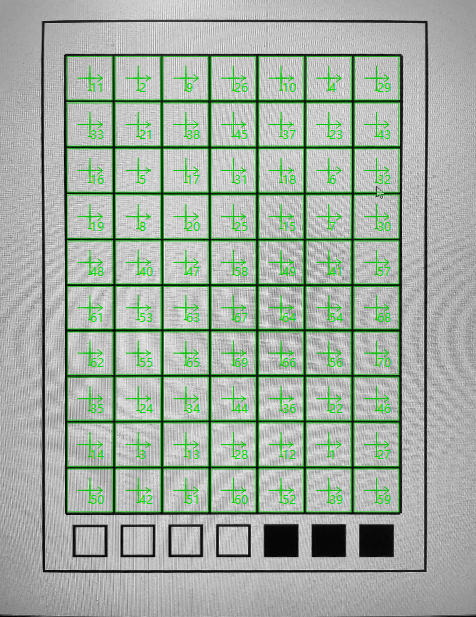

原图：
2 Answers
通过行列投影定位文字位置
先放效果图
1、透视变换
目标图像是存在拍摄角度和镜头畸变

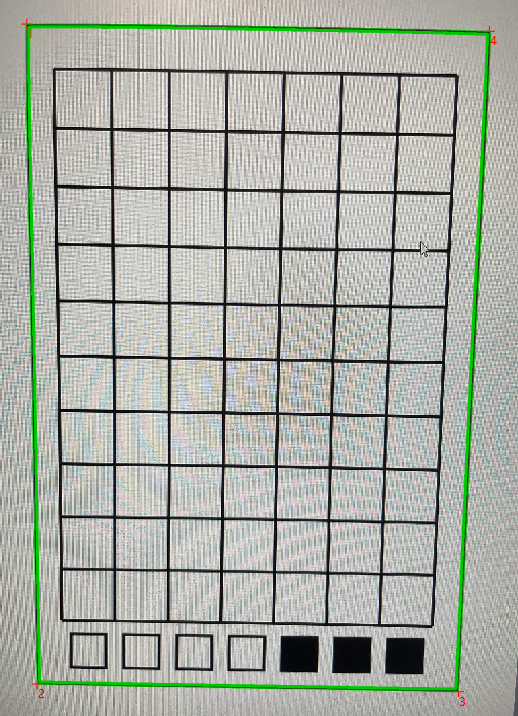

用"斑点定位"工具定位矩形并用"角点检测"获取矩形角点

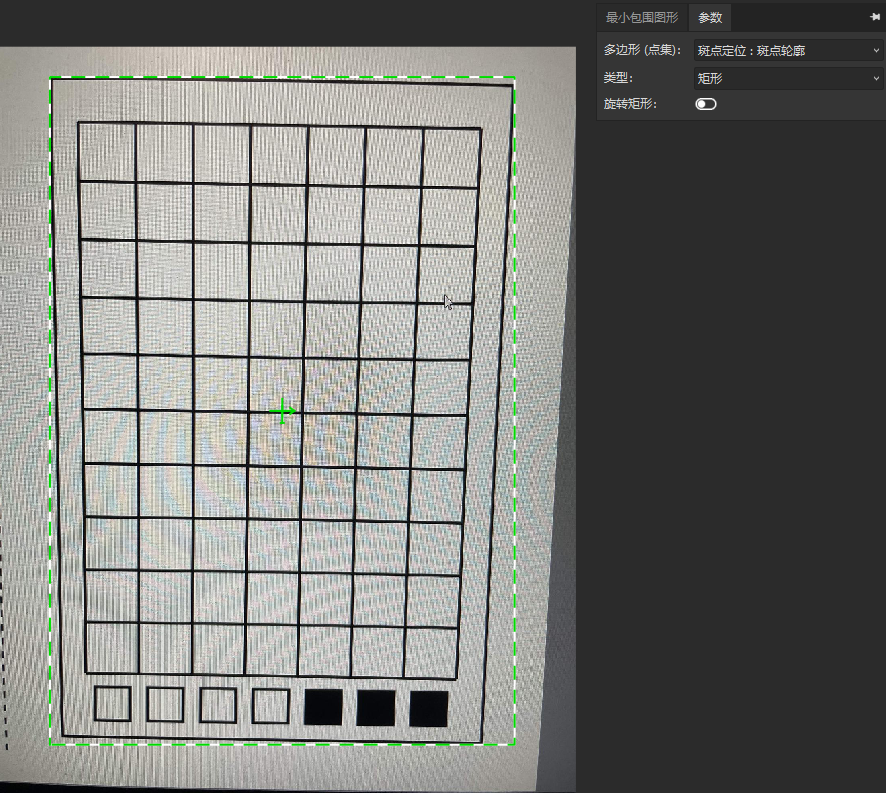

用"最小包围图形"获取最小正外接矩形

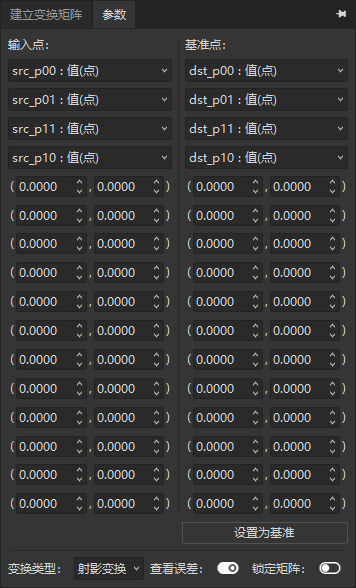

用"建立变换矩阵"输入矩形角点和最小外接矩形角点，获取变换矩阵

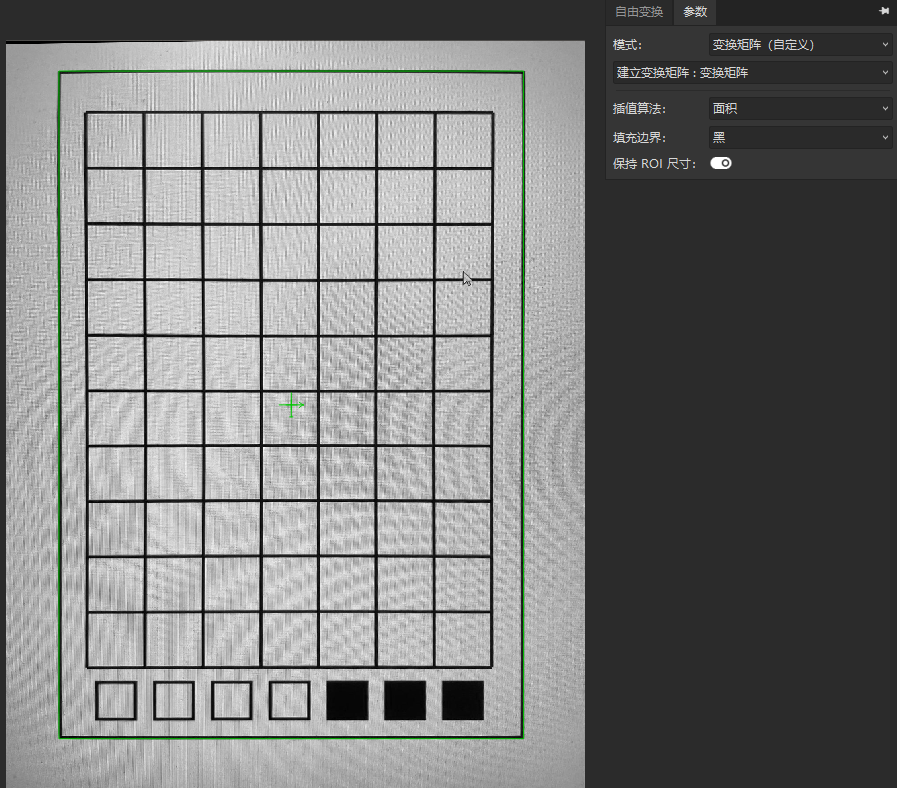

用"自由变换"工具变换原图
2、行列投影

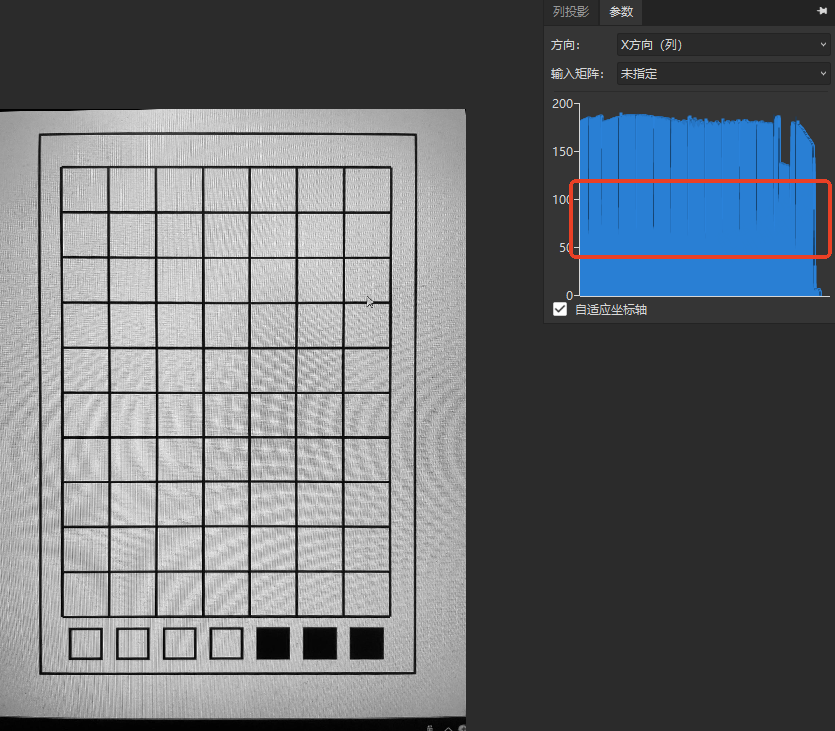

"行（列）投影"工具输入"自由变换"输出图形，ROI设为全图，投影数值中数值较低的对应图像中表格的行，列投影同理

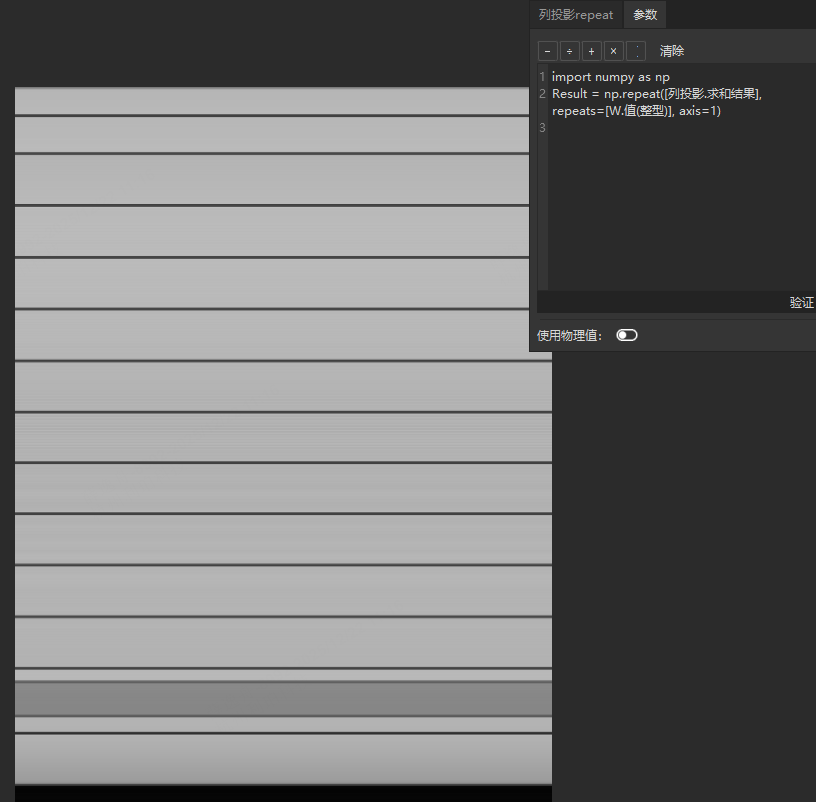

3、用"矩阵计算"脚本np.repeat重复数值获得图像

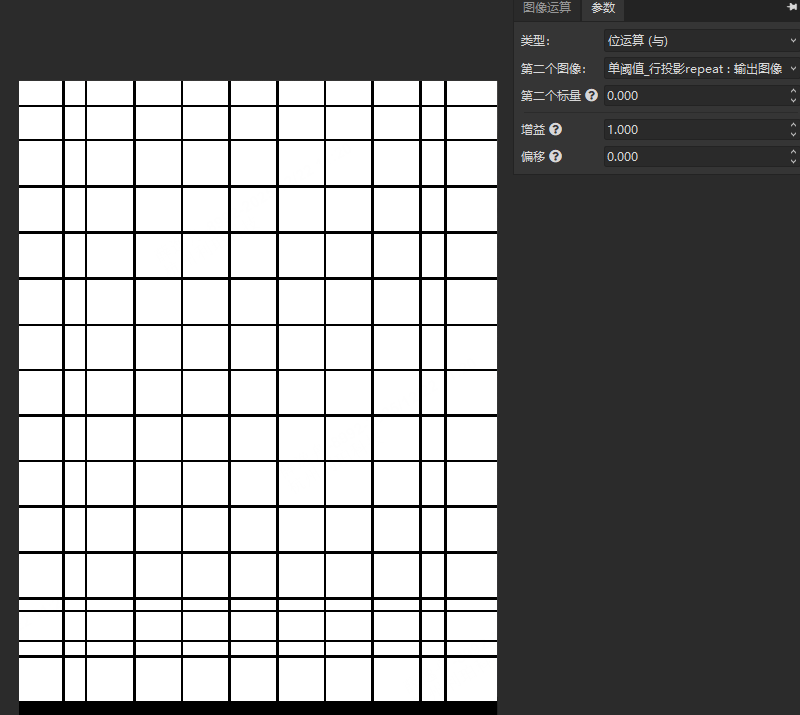

4、分别对脚本输出的图像用"单阈值"自动阈值获取二值图，再用"图像运算"输入二值图用位运算(与)

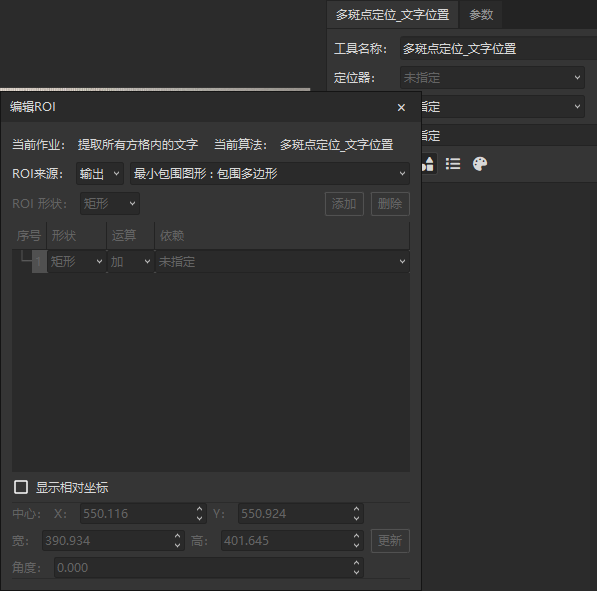

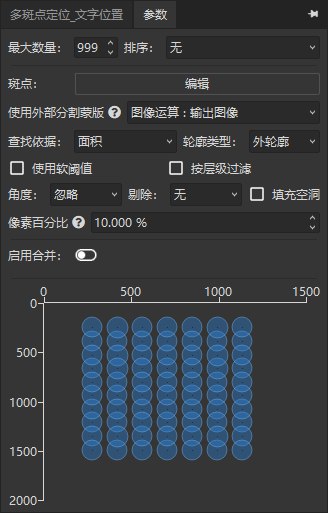

5、用"多斑点定位"工具ROI选最小包围矩形，使用外部分割蒙版

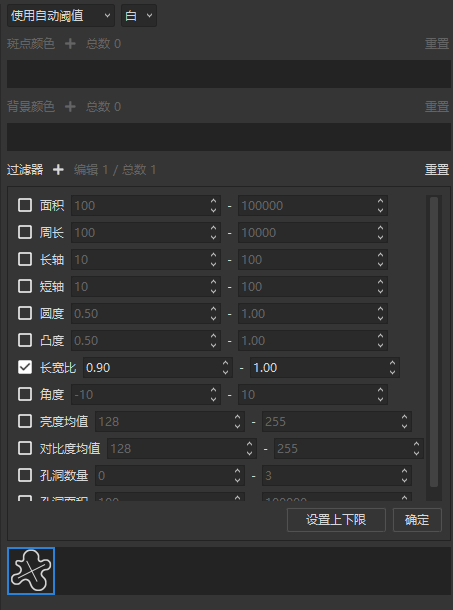

因为不是正矩形，过滤器设置长宽比[0.9,1]

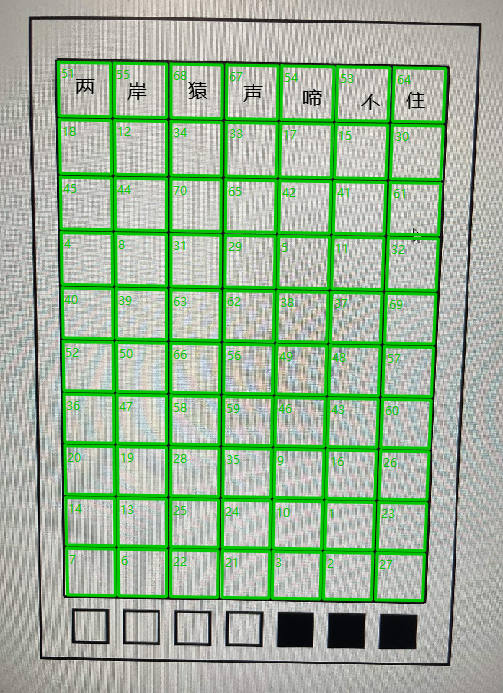

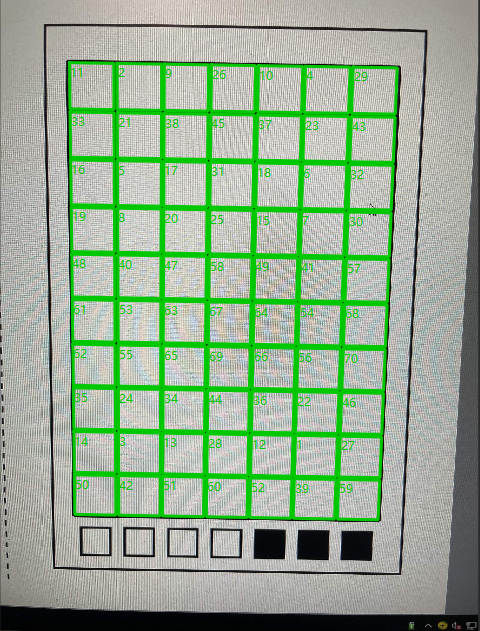

6、最后定位的效果
7、用最小包围图形->角点的变换矩阵用"位置变换"工具将"多斑点定位"检出的斑点轮廓变换到原图的效果
