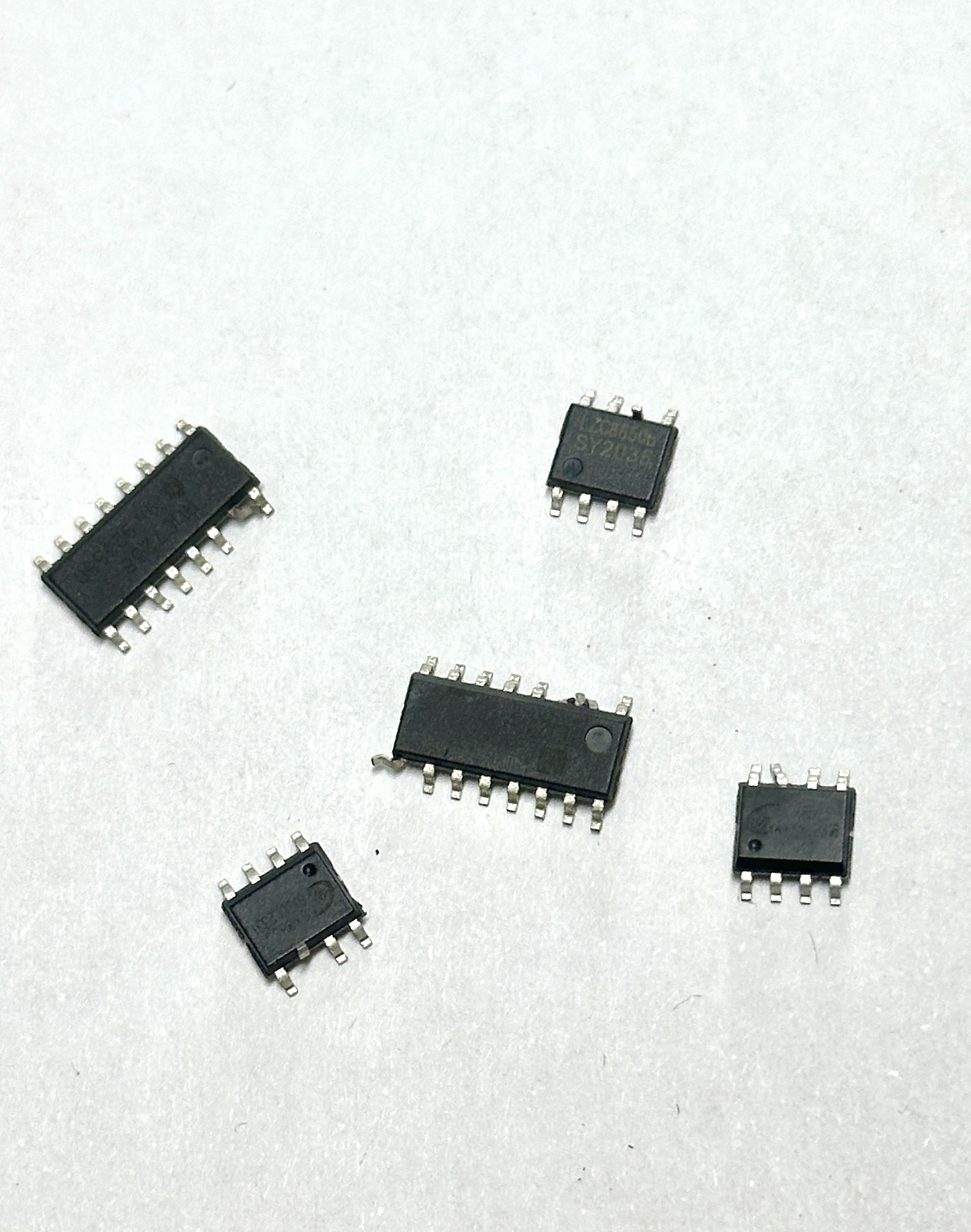

如何检测图中坏掉的芯片引脚

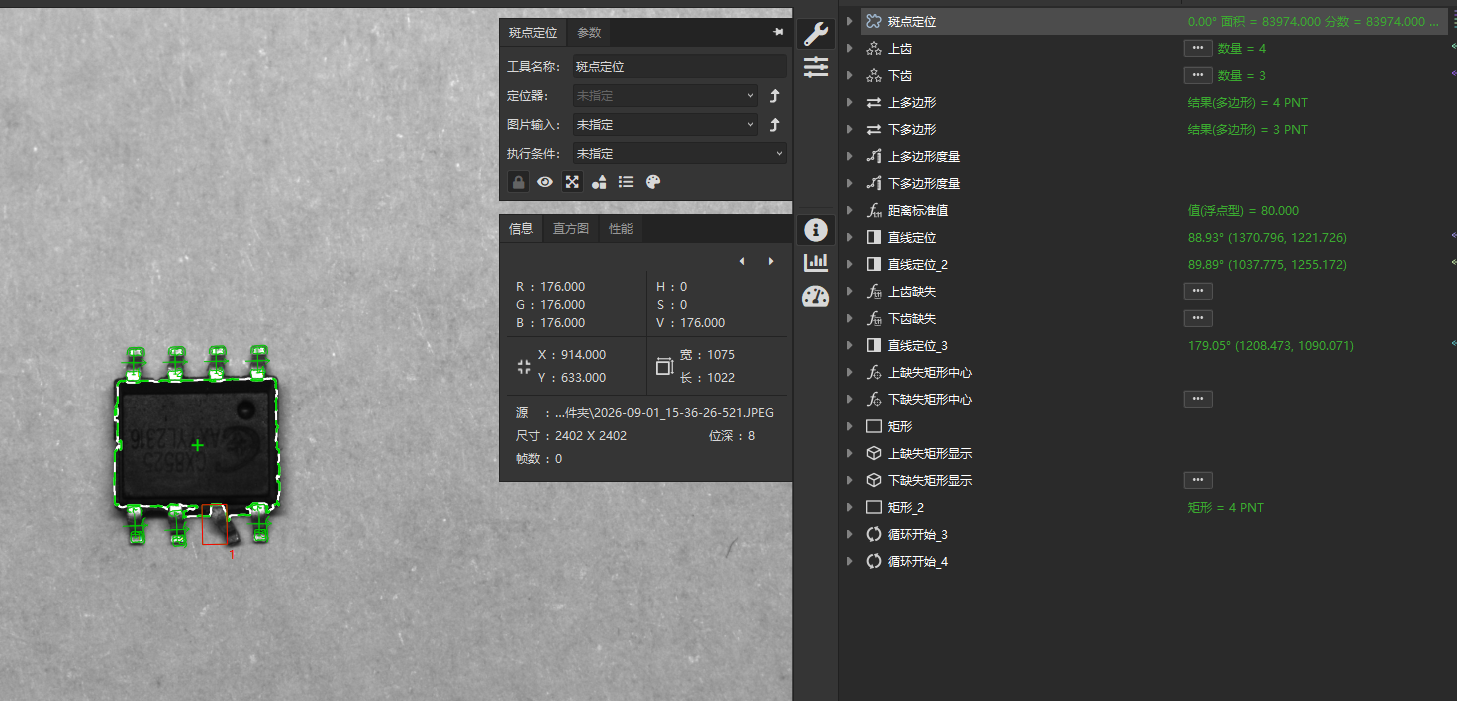

1、使用斑点定位，定位芯片中心

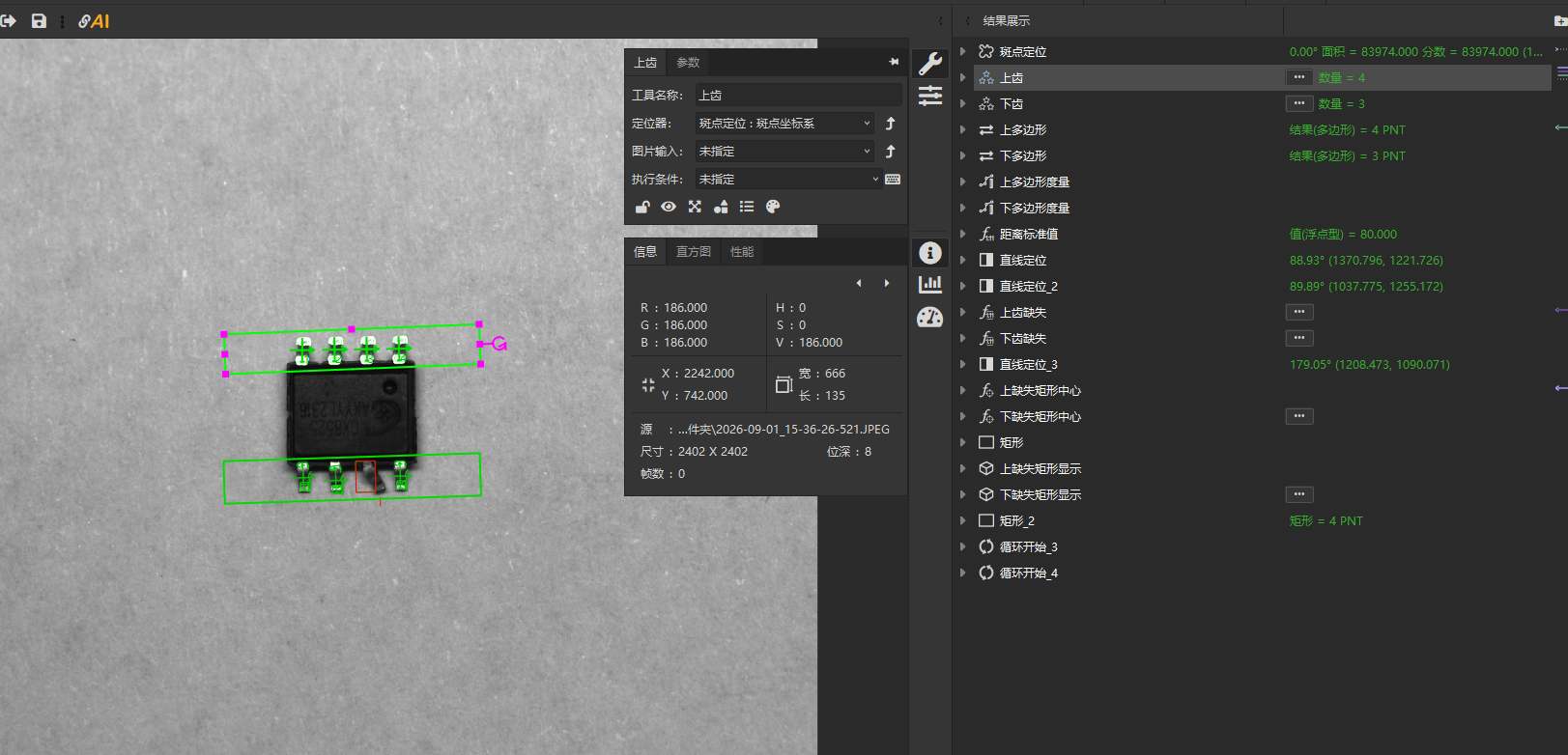

2、在芯片上方和下方添加两个多模板定位，并依赖斑点的坐标系，用于检测正常的芯片引脚

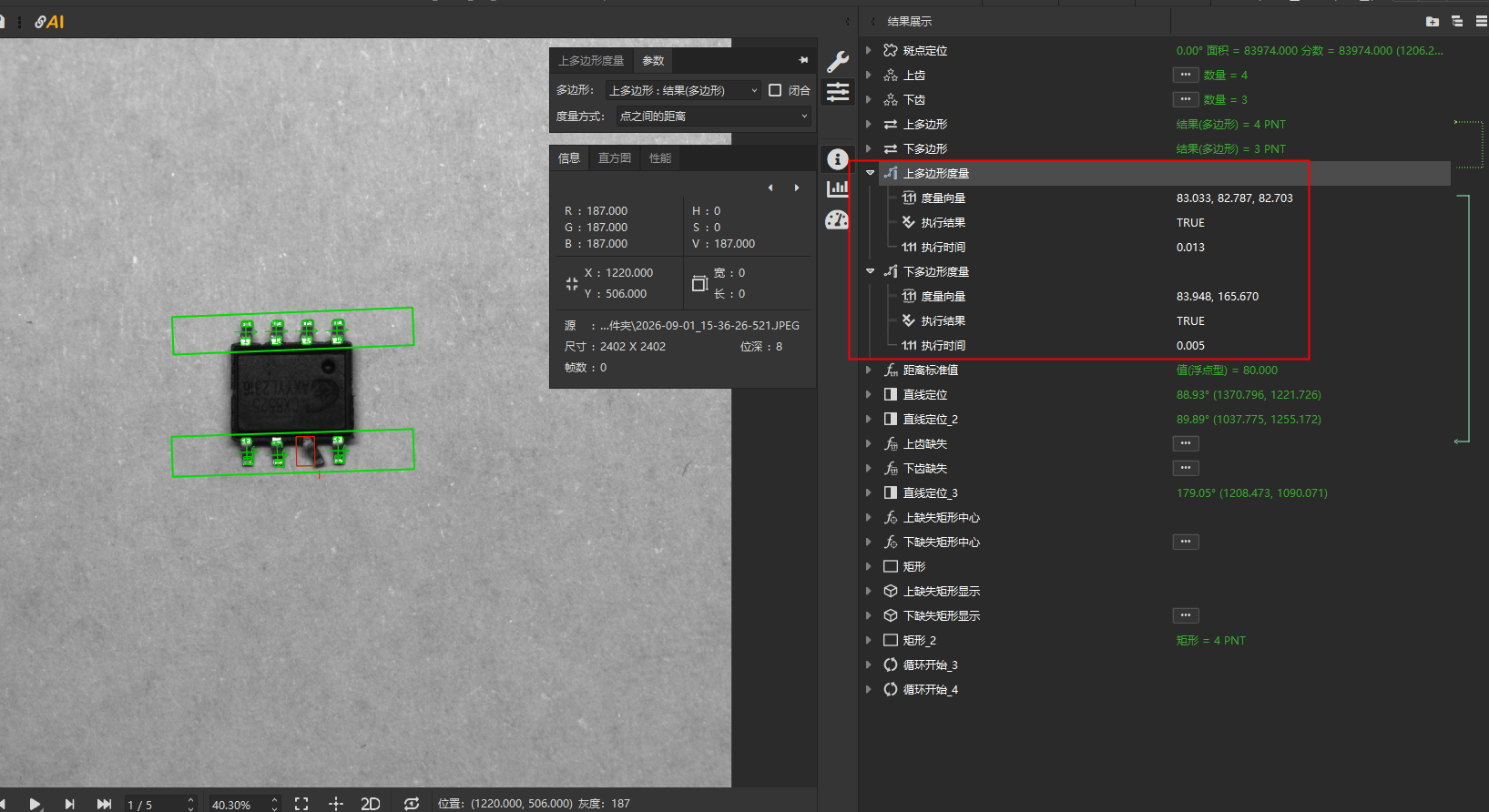

3、将上下多模板的中心分别转换成多边形，用多边形度量算法计算每两个中心之间的距离

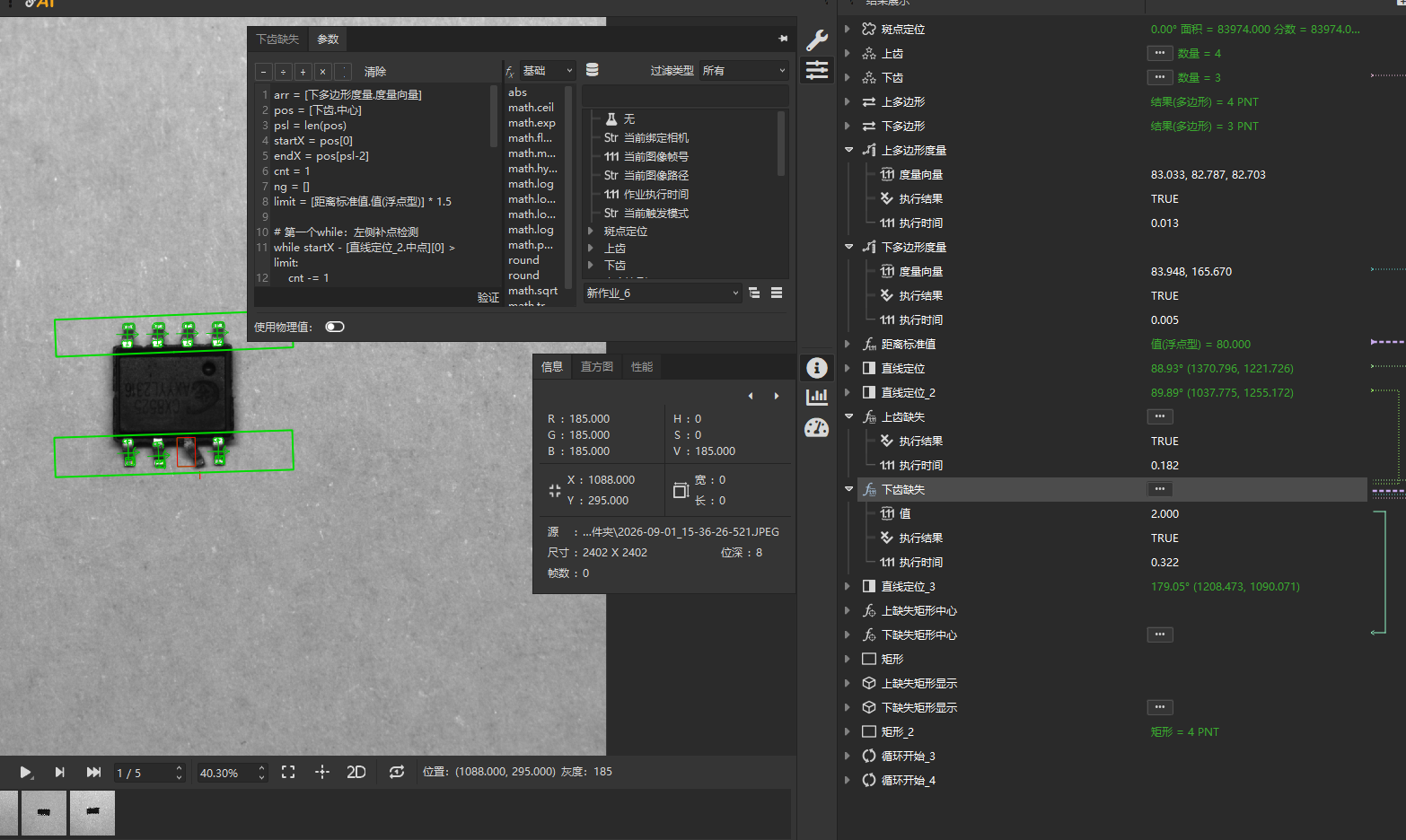

4、根据缺失的距离计算缺失位置的下标

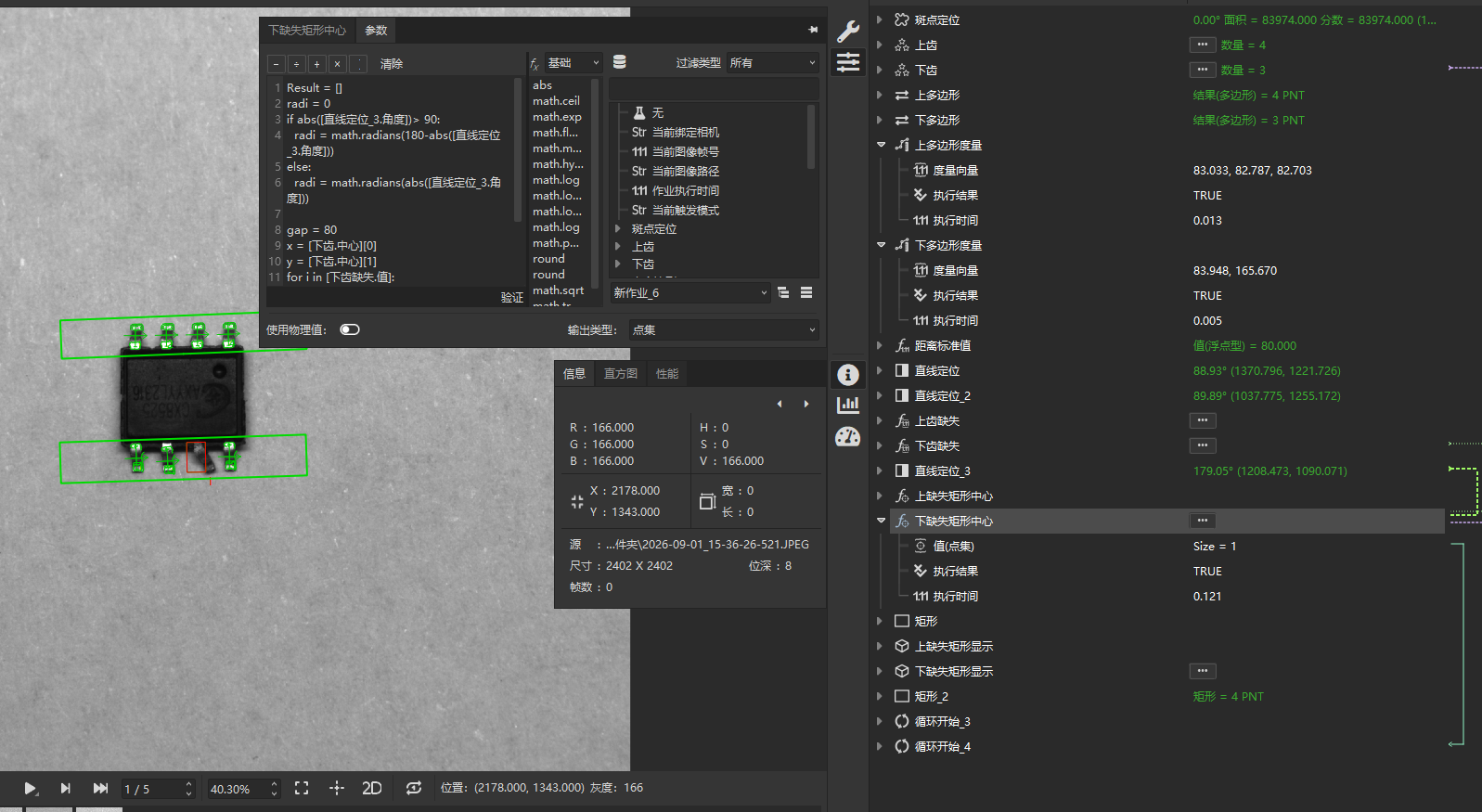

5、根据起始点、距离、角度，计算缺失位置的中心坐标

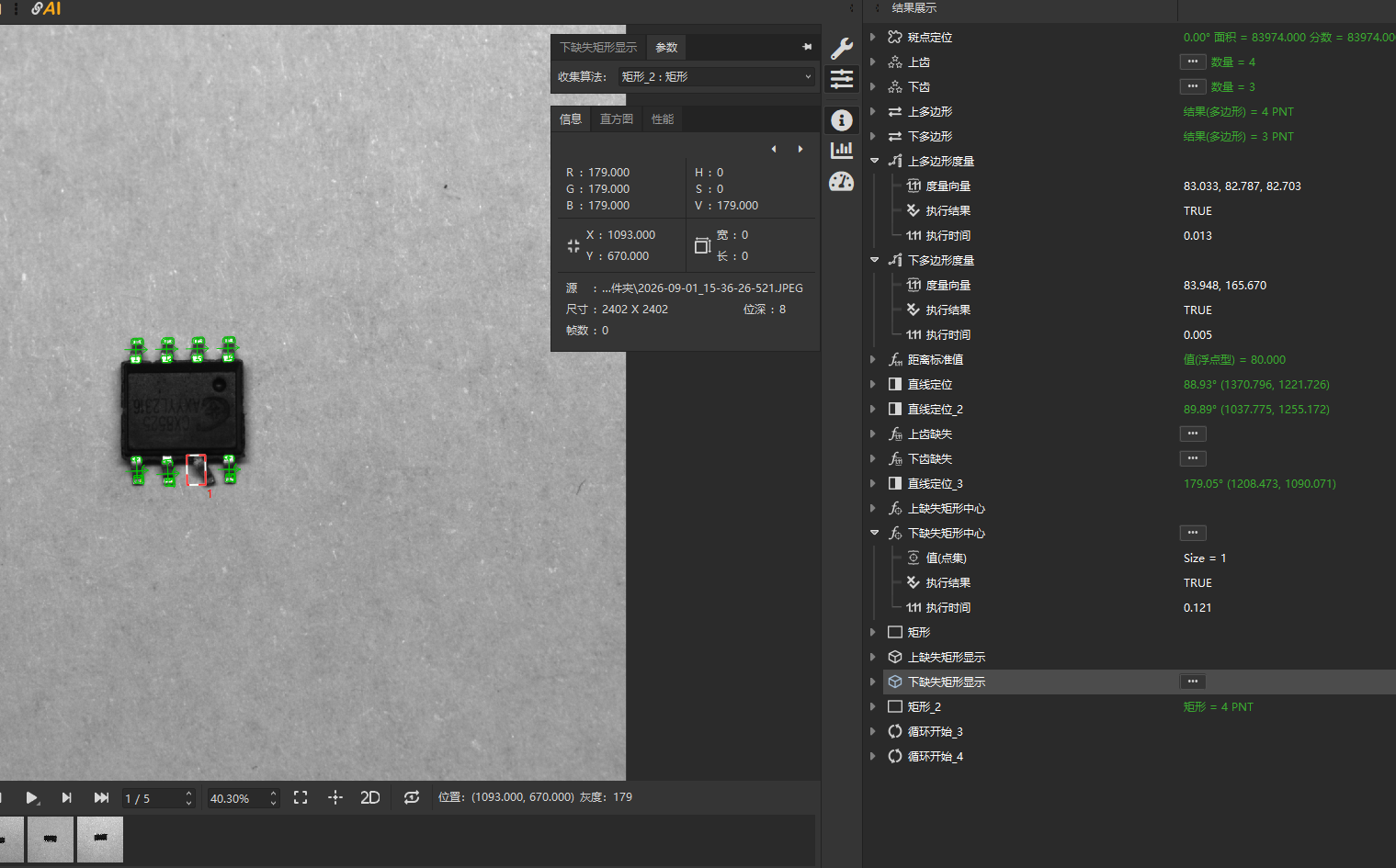

6、使用循环工具根据缺失的位置来绘制缺失位置的矩形

完整task在,使用3.8.85版本配置新作业_6.task
完整图片新建文件夹.zip
