测量目标
1 Answers
前提：使用灵闪软件
思路如下
1.观察这组图片，为了方便处理，我们先将图片做黑白处理，图片都具备一个特征，要定位的直线都为这个方块的上方
我们可以使用模板定位的坐标系结果来作为定位器，可以确保每次找到的直线都是我们需要的这一条。
2. 另外需要计算的位置，在这个形状的上方
，同样也可以使用模板定位来定位这个形状，再来找这个形状上可以定位到的直线；
3. 计算距离，使用线到线的距离计算工具，即可进行计算

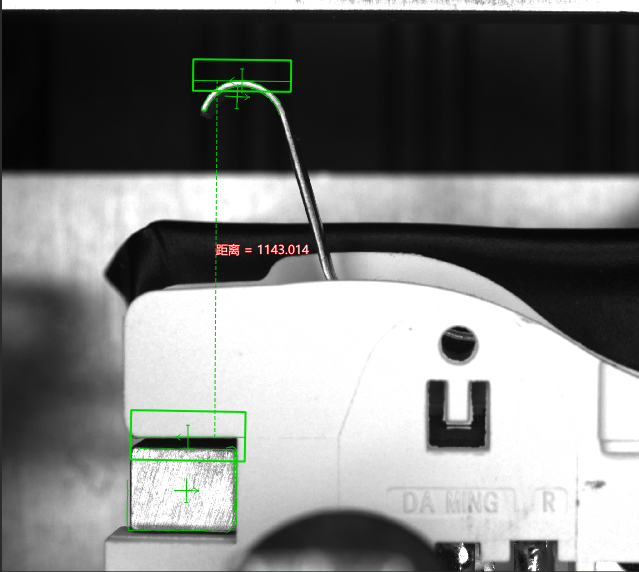

实现效果如图：
如果不追求精度的话，以上方案基本够用。

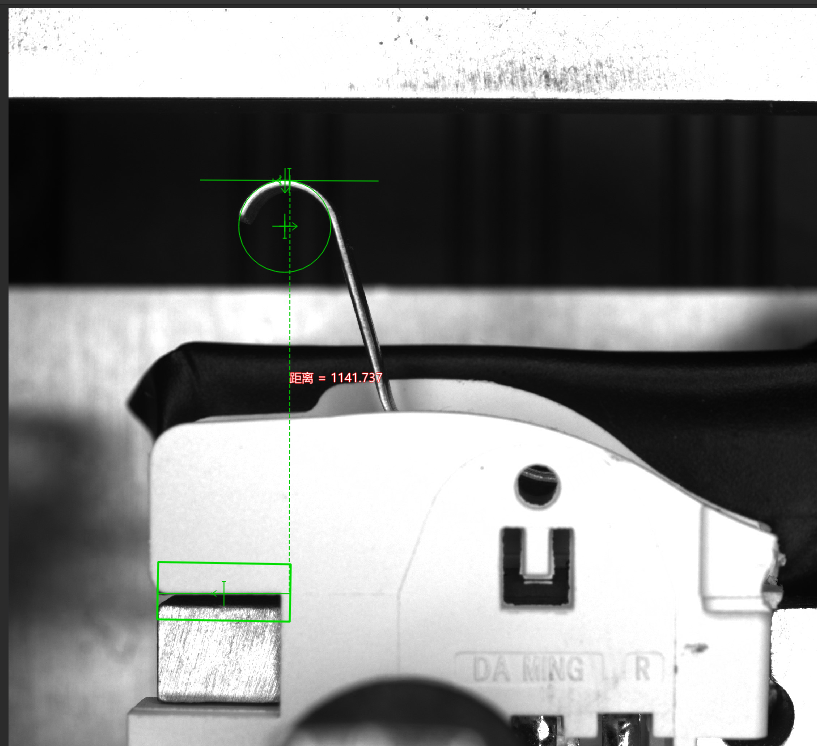

另外如果在加一个步骤，顶部曲线形状有一段圆弧，可以使用圆定位的方式定位到，求和直线的交点，则可以尽可能定位到一个地方（但是如果有大批量图片，还需要验证可行性），结果如图
完成所有定位之后，测量距离应该用圆到直线的最长距离。当前在圆弧上定位直线的方法是不稳定的，导致圆和直线的交点所在的位置也不是圆弧的最高点。
另外，这个图上定位圆不太稳妥，因为实际对象不是圆，会导致不稳定的风险，虽然目前这几张图没有问题。推荐使用弧卡尺。
