不规则形状在某个方向的最大长度

大饼土博 239
Viewed 70

要检测上面的那个红色部分是否超过两边的沿，要怎办

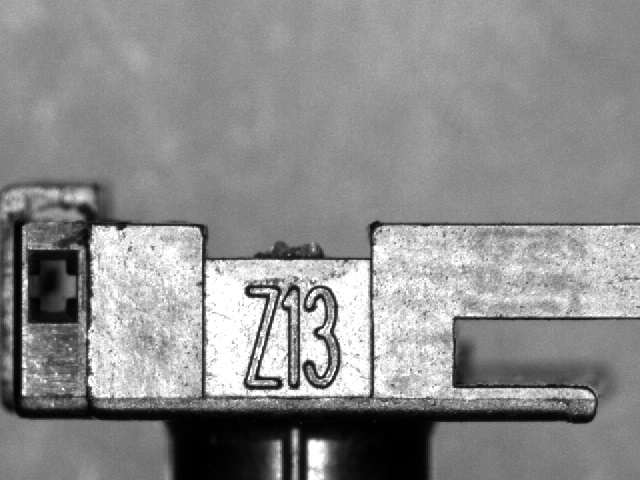

原图：

测量 定位
1 Answers

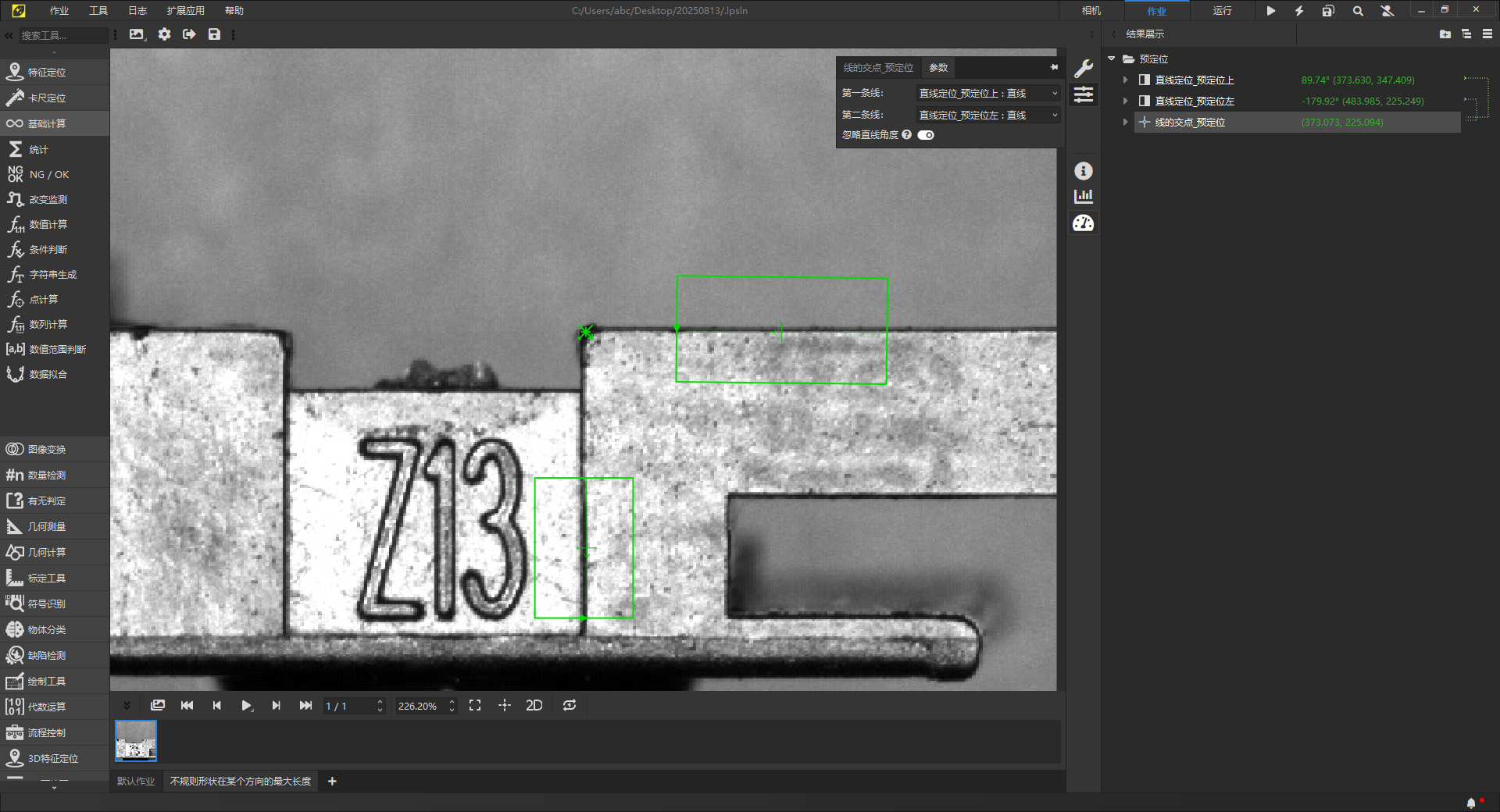

  1. 首先在右侧定位“上”“左”2条直线并求交点，作为预定位坐标系；

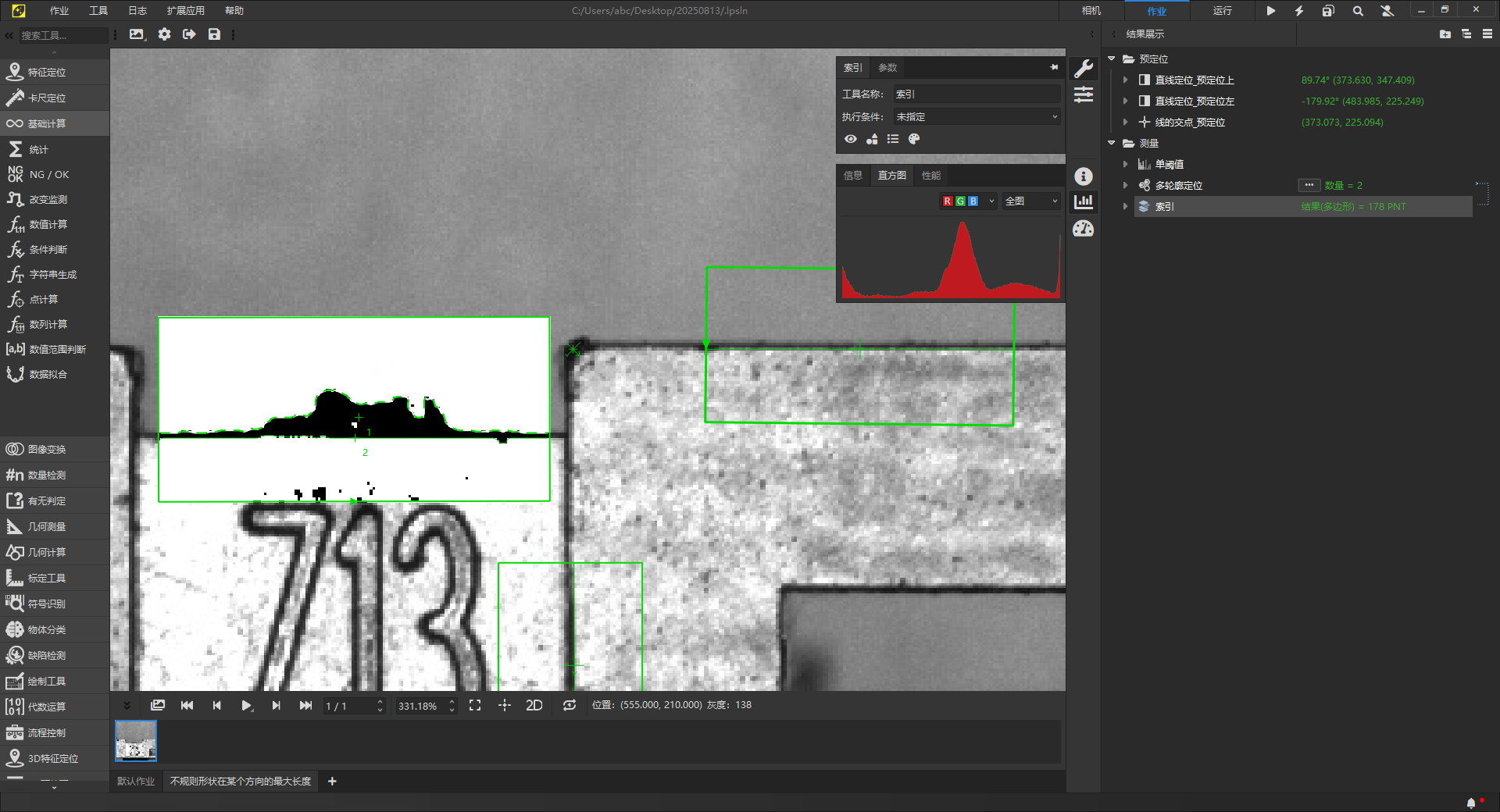

  2. 基于预定位坐标系，由于背景很干净对比度很高，直接使用单阈值+多轮廓进行被测特征的定位，多轮廓的数量设置为2、排序方式选择从上到下从左到右，使其优先输出最优的2条轮廓，且上轮廓的index为0；

  3. 添加索引工具，索引设为0，得到上轮廓（多边形）；

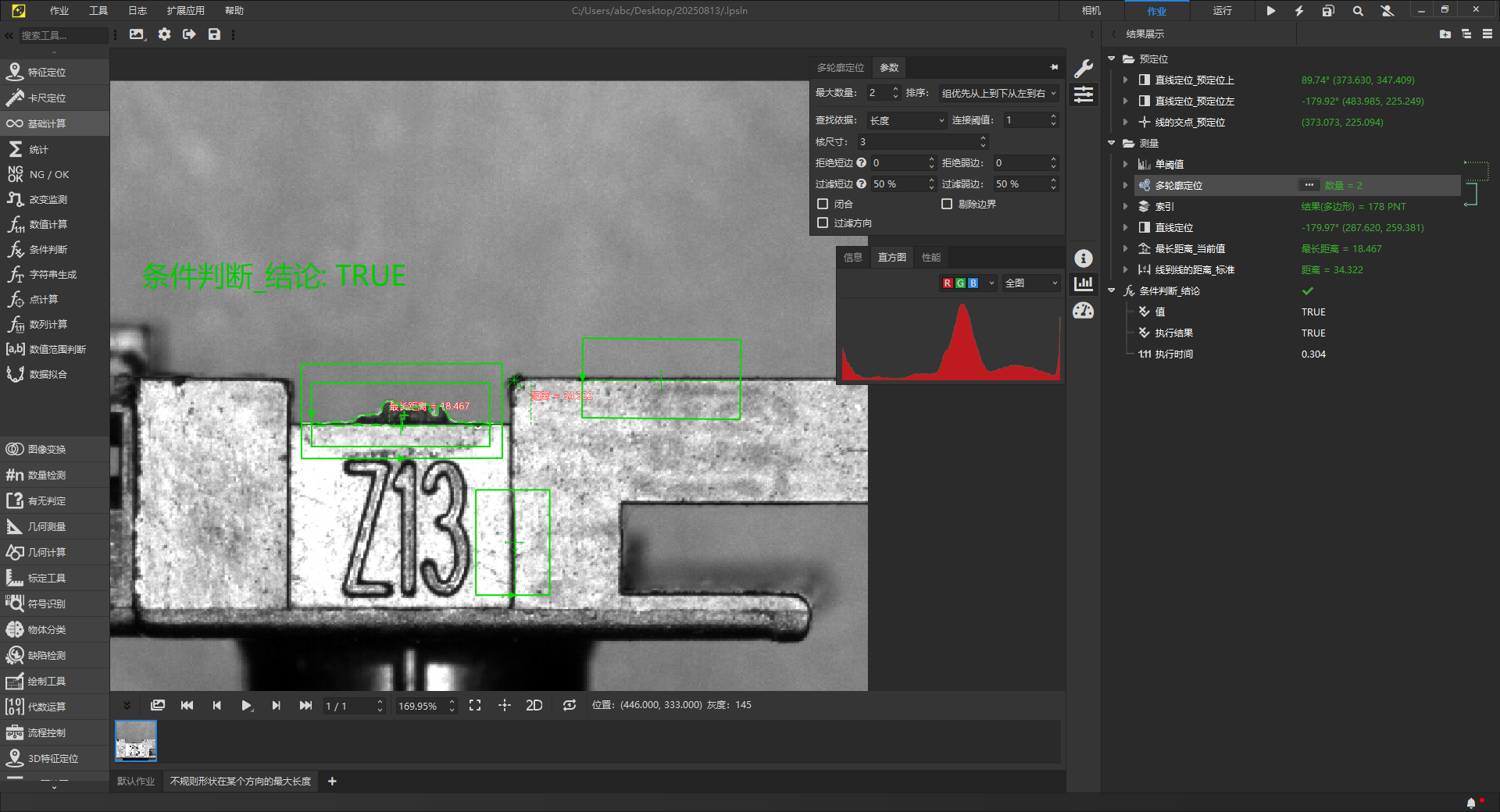

  4. 直接使用直线定位工具定位特征下侧直线，然后通过“最长距离”工具获得上轮廓到下侧直线的距离a，通过“线与线的距离”工具获得上直线到下侧直线的距离b；

  5. 使用脚本比对a、b，得到结论

task如下，灵闪版本IB 3.8.70
不规则形状在某个方向的最大长度.task

——————

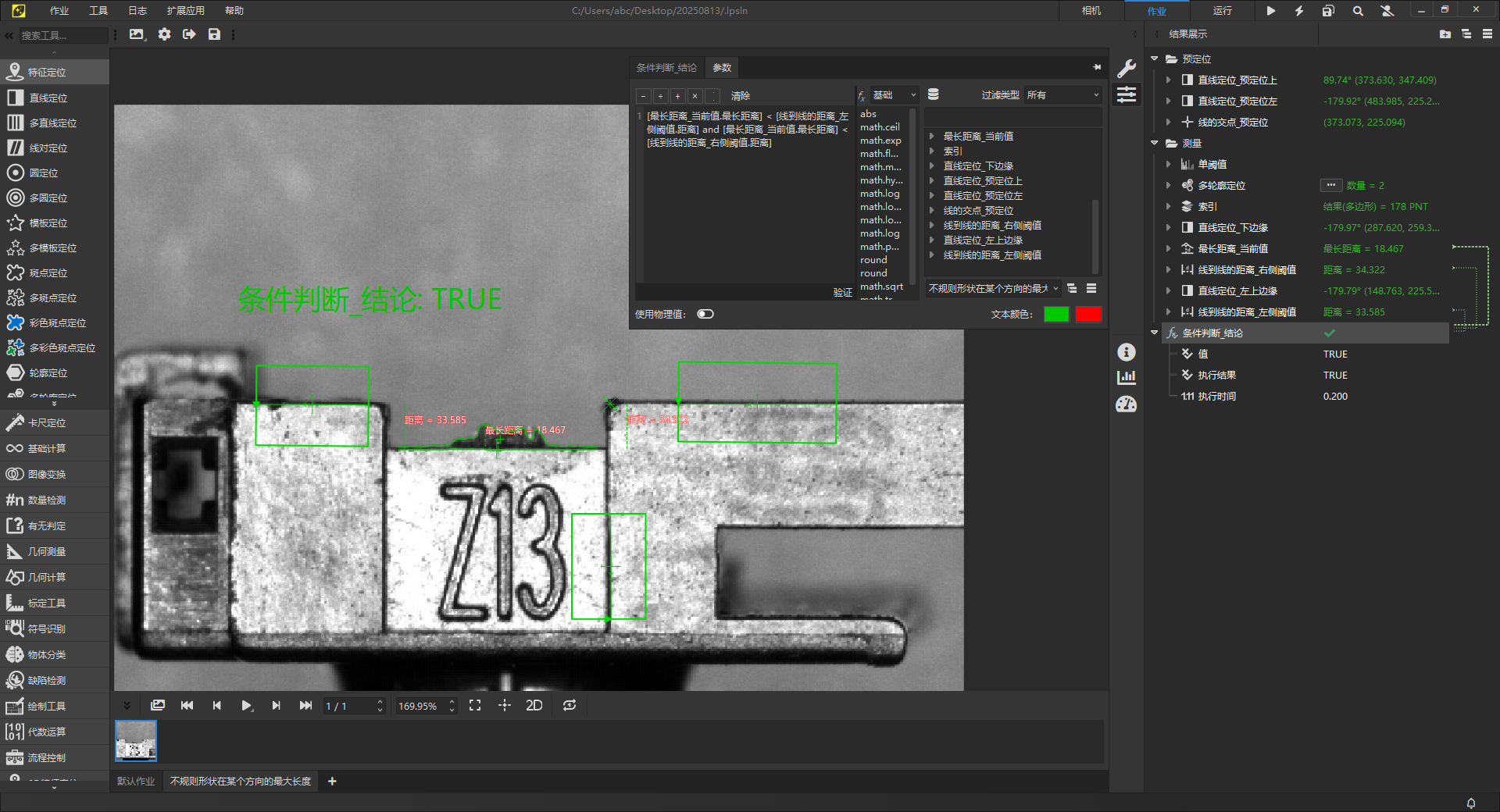

2025.08.15更新
根据评论补充左侧的测距与对比逻辑，特征的长度比两侧边距都小才视为OK

更新后的task：
不规则形状在某个方向的最大长度_20250815.task

NazLin123

因为目标是判断“红色部分是否超过两边的沿”，当前task只配置了右边的沿，万一左右的高度不同，可能会有风险，所以左侧也得测量

大饼土博•
