磁瓦缺陷检测

Viewed 7

烦请大家集思广益一下:

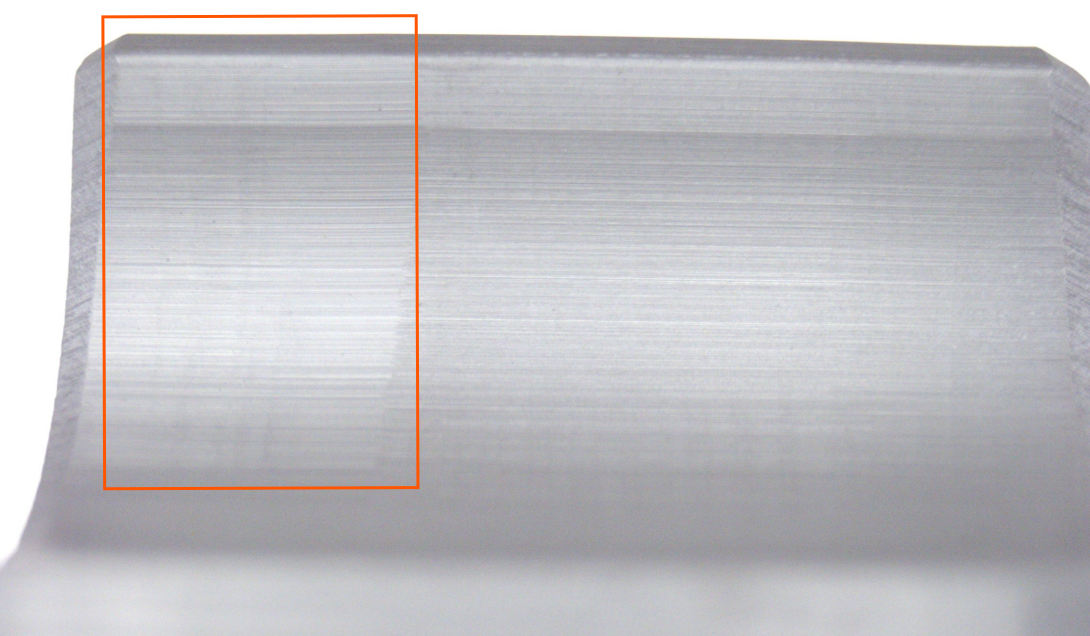

检测磁瓦因打磨不均问题引起的缺陷(缺陷类型:打楞)

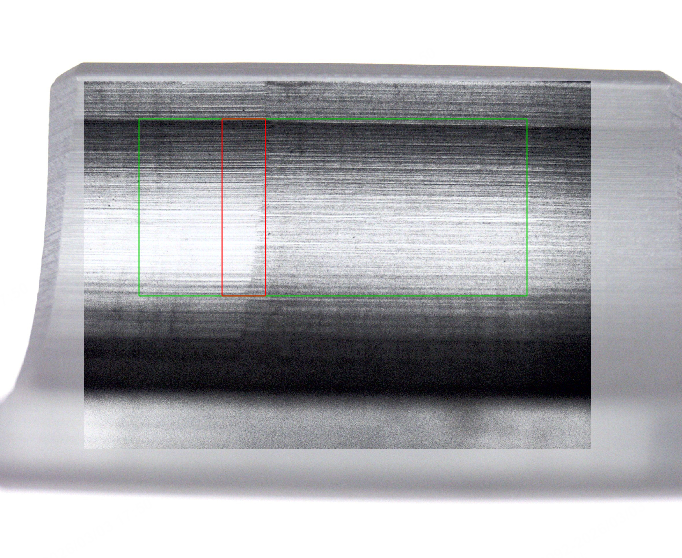

表现为上图黄色框内的成像。

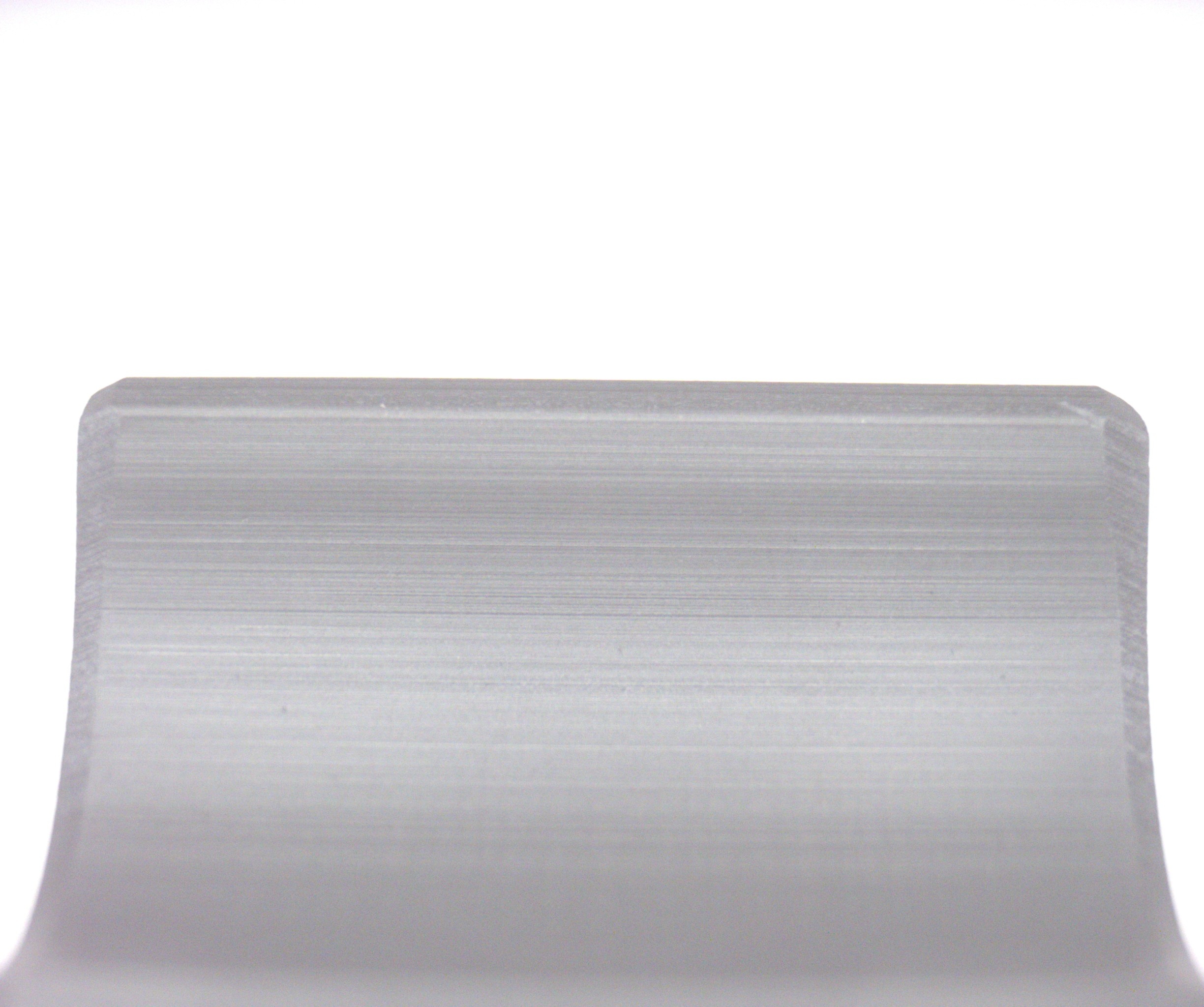

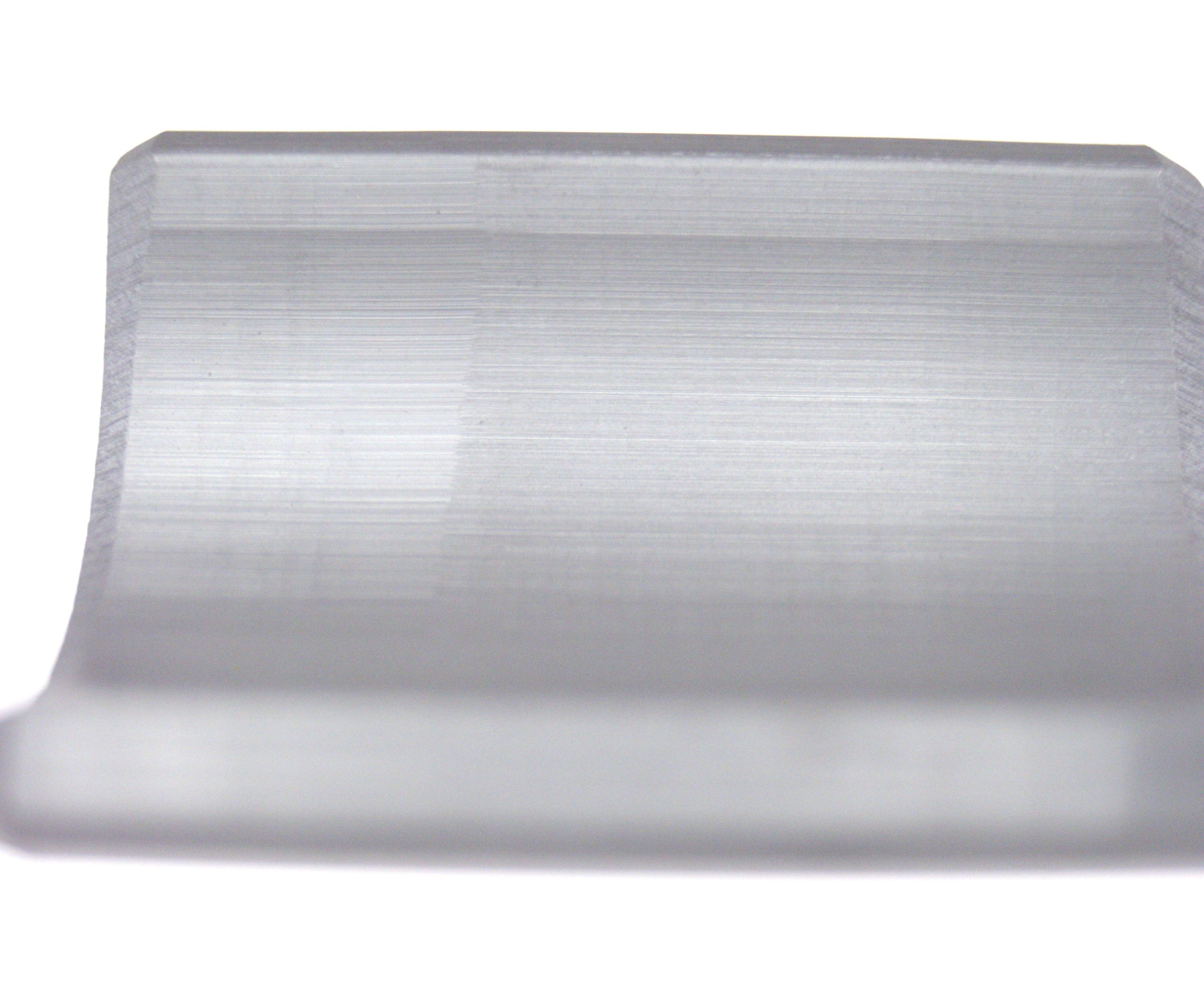

下面为原图:
正常图为:

2 Answers

打磨不均会产生纹理断层,顺着这个思路去想可以去检测断层发生的位置。
1.找纹理

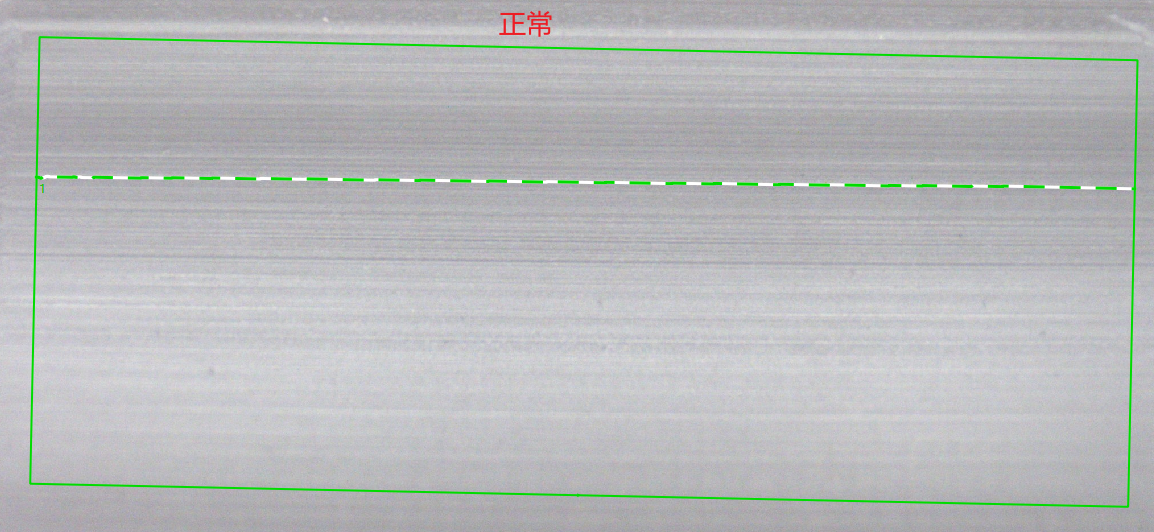

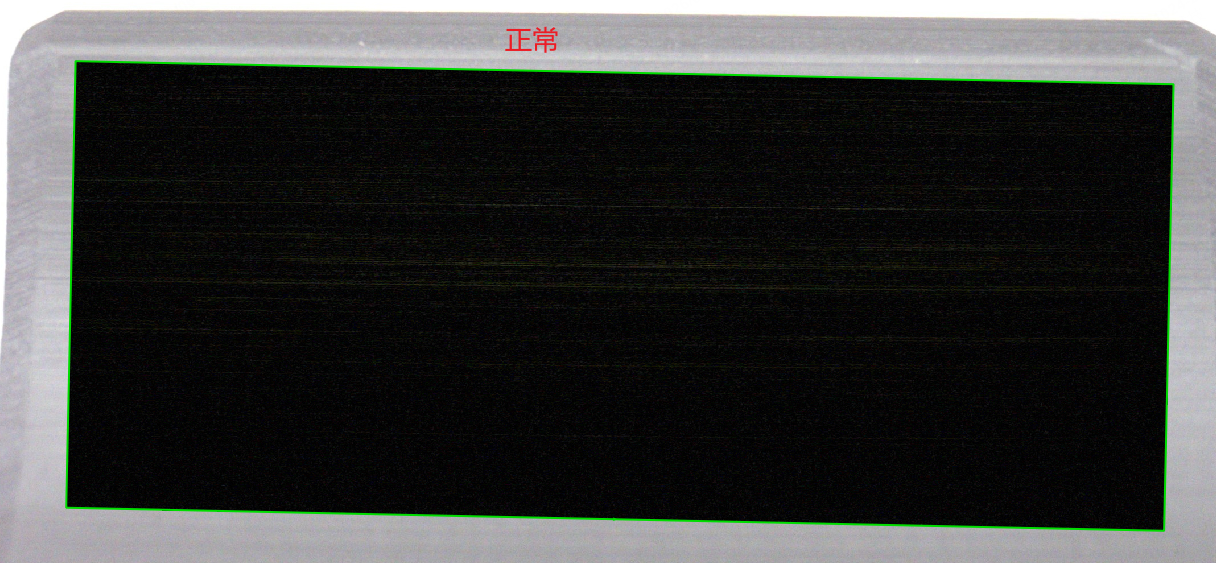

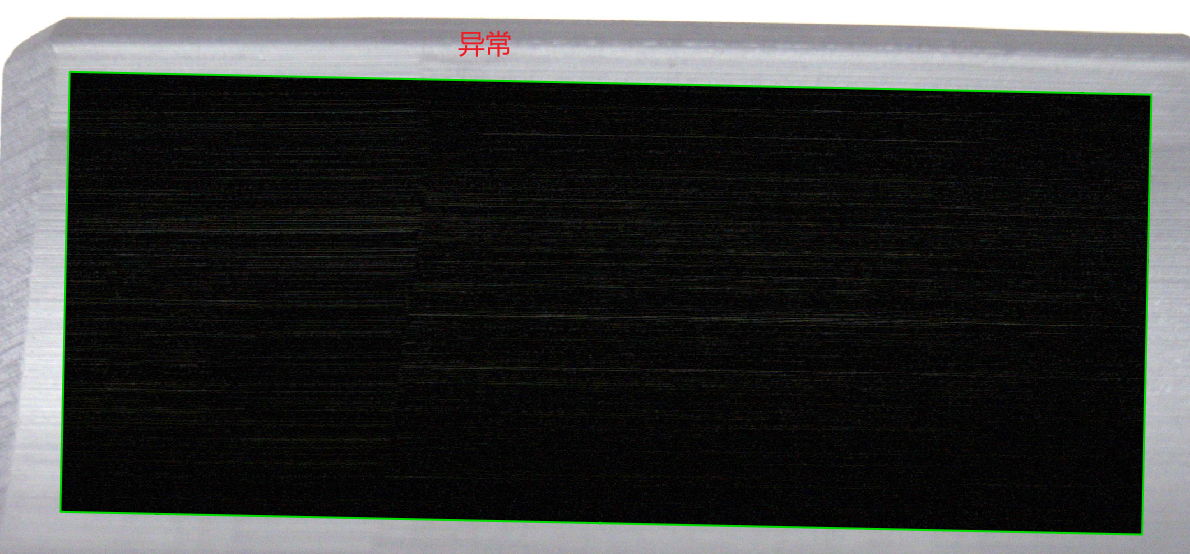

正常的打磨会产生贯穿的横线,通过sobel边缘增强来凸显打磨纹理,正常和异常纹理如下图所示

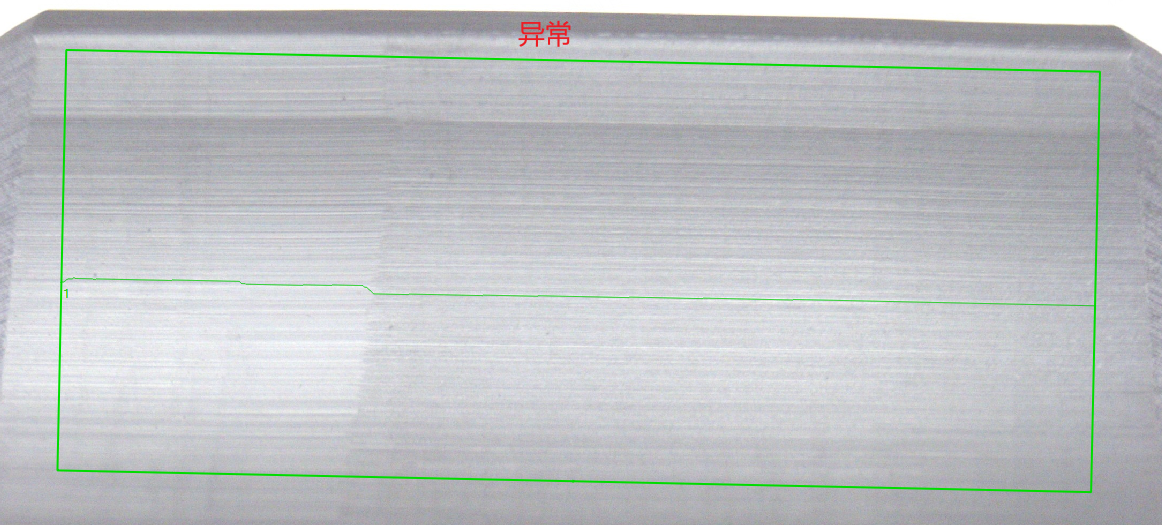

然后在梯度图上通过“裂纹划痕检测”工具进行白线定位,我们只需要检测出一条任意的白线
2.定位断点

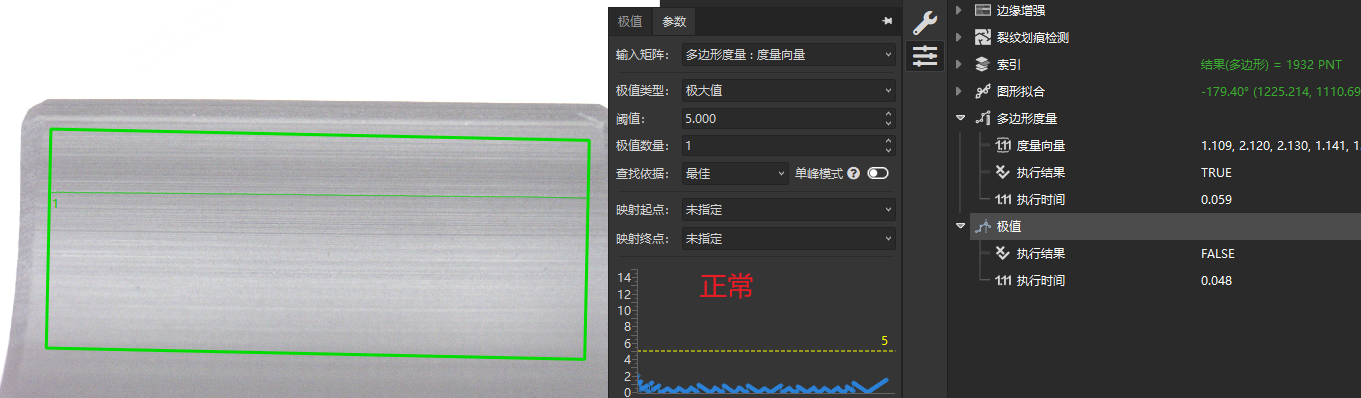

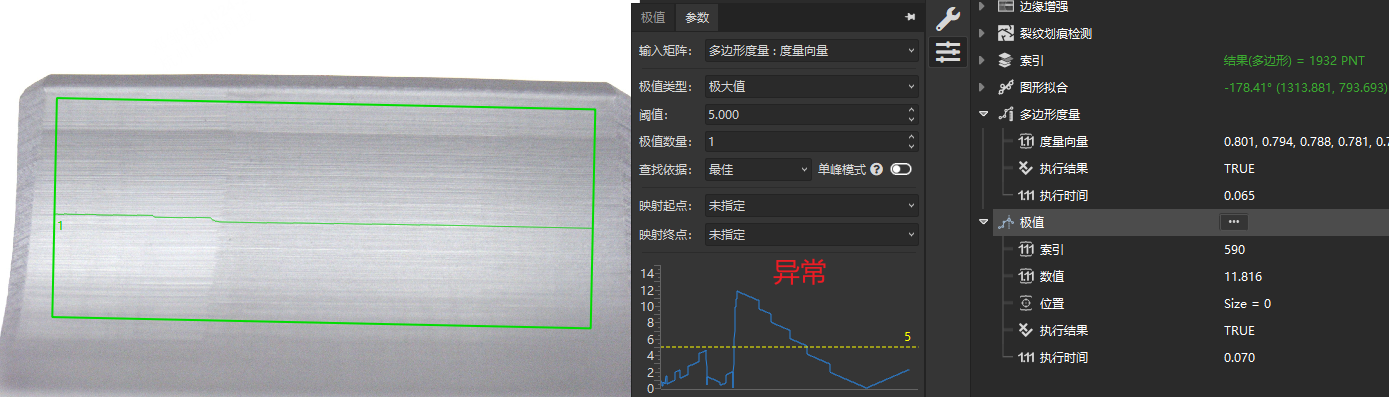

很明显能够看到,在异常图片上找出来的纹路有明显的折弯。我先对检出的纹路进行直线拟合,然后计算纹路中每一个点到这条拟合线的距离,然后通过极值工具设定阈值,即可判断出折弯位置

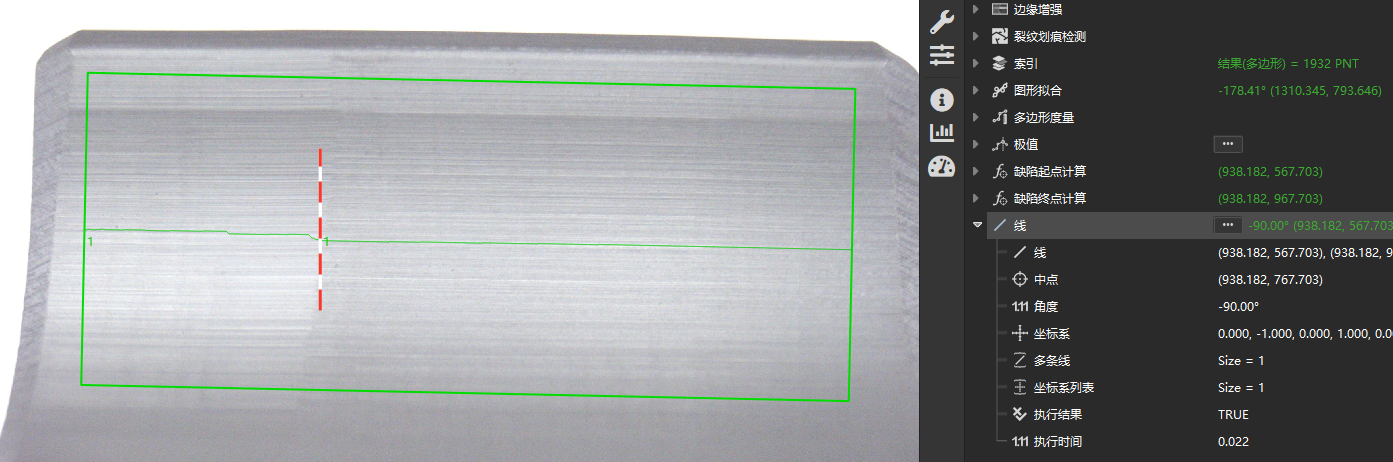

最后可以通过极值工具给出的索引位置以及ROI信息或者定位坐标系,计算出缺陷的位置

灵闪版本:3.9.8磁瓦缺陷检测.task

观察缺陷区域灰度略高与正常区域且有微弱分界
考虑先增强图像,再用行投影搜索异常区域

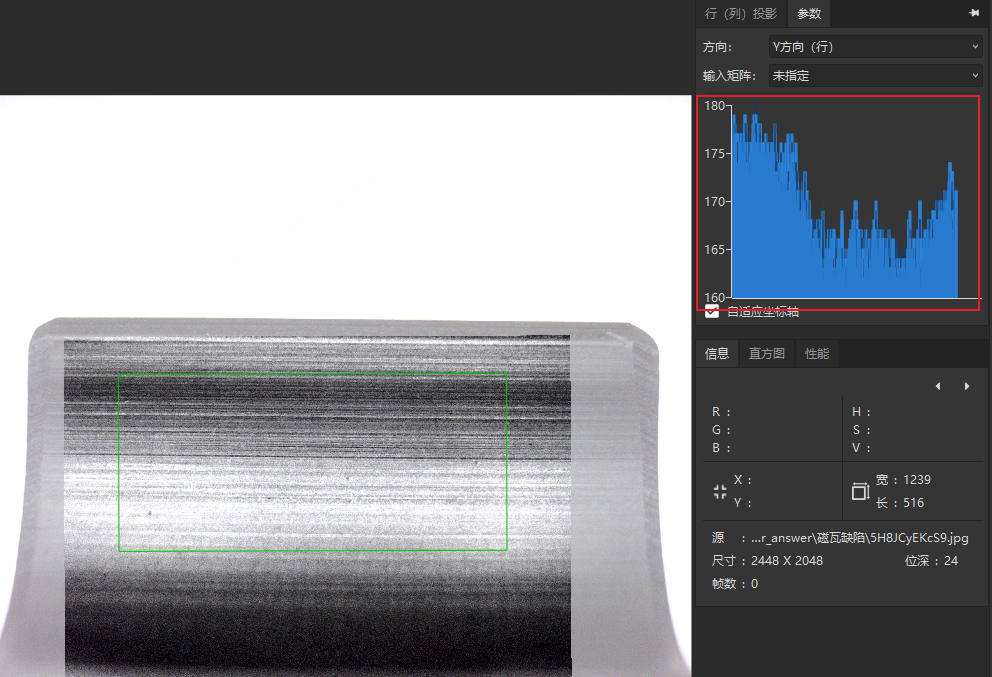

1、正常图像增强后 行投影

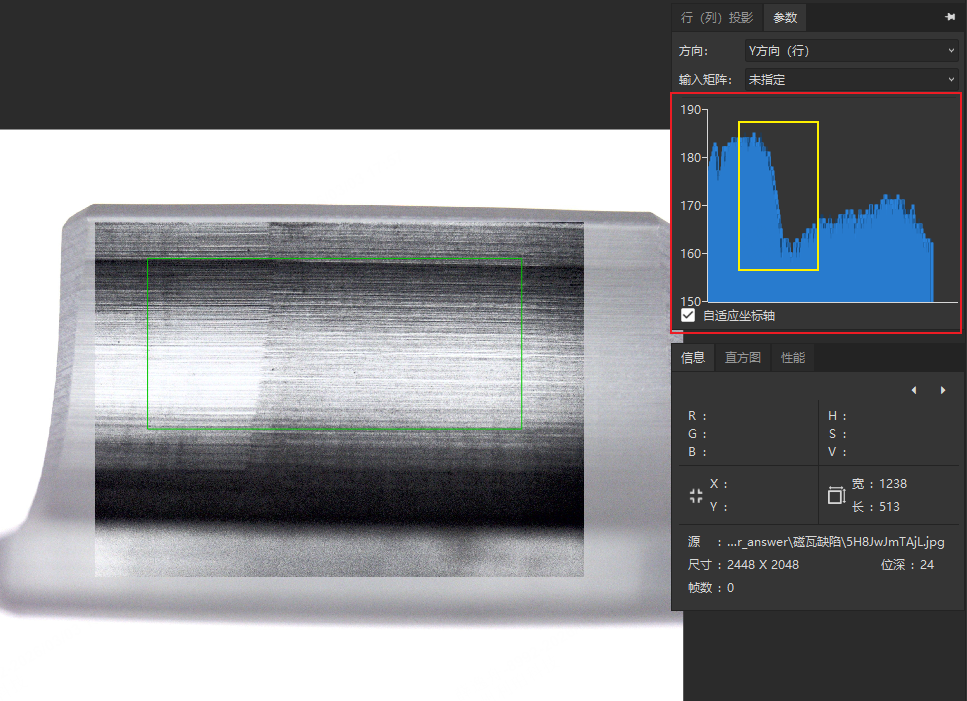

2、缺陷图像增强后 行投影,黄色区域较小窗口内投影数值极差较大
3、用脚本搜索
IB3.8.70 task:磁瓦缺陷.task

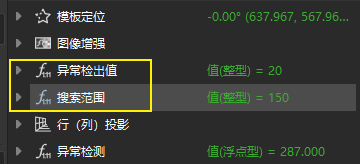

task中 搜索范围:脚本搜索行投影的窗口大小
task中 异常检出值:搜索窗口内 异常检测的阈值
